Płatew kalenicowa bez podparcia – kiedy i jak stosować w dachu? Poradnik praktyka

Płatew kalenicowa, stosowana bez dodatkowego podparcia, pełni istotną funkcję w budowie dachów. W niniejszym przewodniku omówimy, kiedy i w jaki sposób można ją bezpiecznie wykorzystać. Przedstawiamy rolę płatwi kalenicowej, optymalne rozpiętości oraz korzyści zarówno ekonomiczne, jak i konstrukcyjne. Niemniej jednak, brak podparcia niesie ze sobą pewne zagrożenia. Dodatkowo, zaprezentujemy sposoby wzmacniania oraz projektowania dachów z wykorzystaniem płatwi kalenicowej. Odkryj, jak przeprowadzić analizę inżynieryjną i jakie wymogi konstrukcyjne muszą być spełnione, aby dach zachował stabilność i bezpieczeństwo.

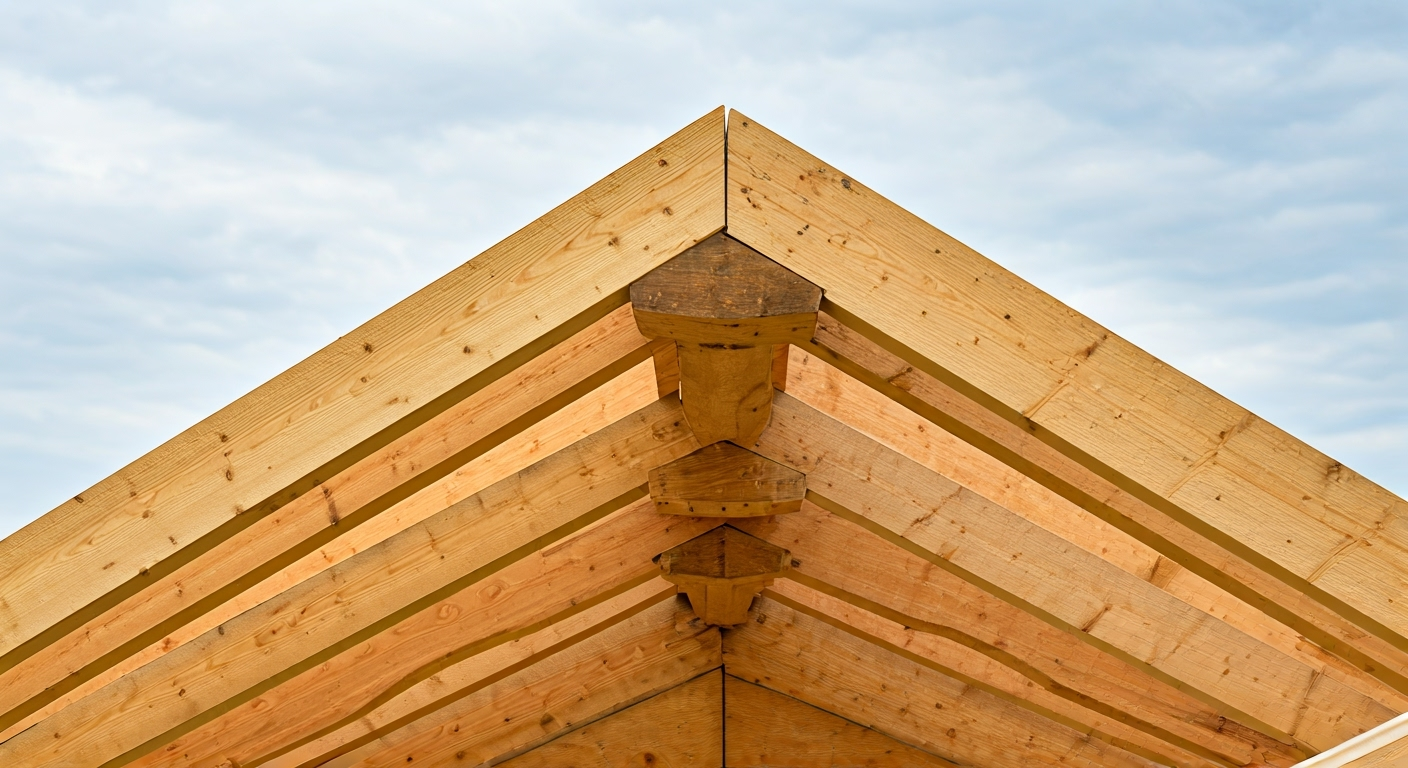

Co to jest płatew kalenicowa i jej rola w konstrukcji dachu

Płatew kalenicowa to kluczowy komponent konstrukcji dachowej, który biegnie wzdłuż jej najwyższej części, czyli kalenicy. Stanowi wsparcie dla krokwi, zapewniając solidny szkielet dachowy. Jej główną funkcją jest przenoszenie obciążenia z krokwi na ściany budynku, w tym ciężar samego dachu oraz dodatkowe obciążenia, takie jak śnieg czy wiatr.

Płatew kalenicowa troszczy się o stabilność dachu, równomiernie rozpraszając siły na ściany lub słupy konstrukcji. Dzięki temu dach zachowuje stabilność, co jest kluczowe dla bezpieczeństwa całej budowli. Starannie zaprojektowana i wykonana płatew kalenicowa stanowi fundament trwałości i wytrzymałości dachu.

Jak płatew kalenicowa przenosi obciążenia

Płatew kalenicowa pełni rolę w przenoszeniu obciążeń z krokwi na ściany nośne, co sprawia, że siły w dachu rozkładają się równomiernie. Dzięki temu konstrukcja zyskuje na stabilności. Działa ona jak belka, skutecznie rozpraszając ciężar dachu oraz dodatkowe obciążenia, takie jak śnieg czy wiatr. W przypadku braku podparcia, płatew musi być odpowiednio zaprojektowana, by sprostać większym obciążeniom. To niezwykle istotne dla trwałości całego dachu.

Funkcje płatwi kalenicowej w stabilności dachu

Płatew kalenicowa odgrywa kluczową rolę w zapewnieniu stabilności dachu, szczególnie przy mniejszych rozpiętościach. Dzięki niej siły rozkładają się równomiernie, co pozwala na utrzymanie integralności całej konstrukcji. Przenosząc obciążenia od śniegu i wiatru, zmniejsza ryzyko odkształceń, co ma bezpośredni wpływ na bezpieczeństwo budynku.

Niewłaściwe rozłożenie obciążeń może prowadzić do uszkodzeń, dlatego w dachach bez dodatkowego podparcia właściwe zaprojektowanie płatwi jest niezbędne. Pozwala to na skuteczne przeciwdziałanie naprężeniom i utrzymanie stabilności całej konstrukcji.

Kiedy można stosować płatew kalenicową bez podparcia

Wykorzystanie płatwi kalenicowej bez dodatkowych podpór jest możliwe w dachach o mniejszej rozpiętości, zazwyczaj nieprzekraczającej 9 metrów. Zanim jednak podejmie się ostateczną decyzję, warto dokładnie przeanalizować projekt. Konieczne jest precyzyjne obliczenie obciążeń, które płatew musi unieść, oraz wybór odpowiednich materiałów konstrukcyjnych.

Na możliwość rezygnacji z podpór wpływają również:

• kąt nachylenia dachu,
• rodzaj zastosowanego pokrycia,
• jakość użytych materiałów.

Dachy o większym nachyleniu i lżejszym pokryciu łatwiej mogą przyjąć konstrukcję bez dodatkowego wsparcia. Dodatkowo, staranność wykonania oraz jakość użytych materiałów są kluczowe przy decyzji o zastosowaniu płatwi bez podparcia.

Optymalne rozpiętości dla płatwi bez podparcia

Zazwyczaj płatew kalenicowa, aby nie wymagała dodatkowego podparcia, powinna mieć długość od 8 do 10 metrów, przy czym najlepiej, by nie przekraczała 9 metrów. Takie wymiary wynikają z dokładnych obliczeń inżynieryjnych uwzględniających typowe obciążenia i właściwości materiałów stosowanych w budownictwie. Przekroczenie sugerowanej długości może zwiększać ryzyko ugięcia oraz napięć, co prowadzi do potencjalnych uszkodzeń konstrukcji. Dlatego kluczowe jest staranne zaprojektowanie i wykonanie, aby uniknąć jakichkolwiek problemów.

Wpływ kąta nachylenia dachu na wybór płatwi

Kąt nachylenia dachu istotnie wpływa na dobór płatwi kalenicowej. W przypadku większych nachyleń może być konieczne dodatkowe wzmocnienie, aby efektywnie przenosić obciążenia. Takie dachy lepiej radzą sobie z opadami śniegu i działaniem wiatru, co może umożliwić zastosowanie płatwi bez dodatkowych podpór. Jednak wymaga to dokładnych kalkulacji inżynieryjnych. Równie ważny jest wybór właściwego materiału oraz staranne wykonanie, które zapewnią stabilność konstrukcji dachu.

Zalety i wady płatwi kalenicowej bez podparcia

Płatew kalenicowa bez podpór to rozwiązanie, które oferuje kilka korzyści. Przede wszystkim umożliwia redukcję kosztów materiałów budowlanych i upraszcza konstrukcję całego dachu. Dzięki eliminacji słupów wspierających, uzyskujemy większą przestrzeń na poddaszu, co otwiera szerokie możliwości aranżacyjne. Brak zbędnych elementów konstrukcyjnych sprzyja łatwiejszemu projektowaniu wnętrz.

Mimo tych zalet, takie podejście ma również swoje wady. Istnieje zwiększone ryzyko ugięcia konstrukcji, zwłaszcza w przypadku rozległych dachów. Wymaga to dokładnych obliczeń inżynieryjnych i starannego doboru materiałów, które zagwarantują odpowiednią wytrzymałość. Problemy mogą wystąpić, jeśli nie uwzględni się obciążeń, takich jak śnieg czy wiatr. Brak podpór w takich przypadkach może prowadzić do uszkodzeń dachu, co nakłada szczególną odpowiedzialność na etapie projektowania i budowy.

Zalety ekonomiczne i konstrukcyjne

Płatew kalenicowa bez wsparcia wyróżnia się wieloma zaletami zarówno pod względem ekonomii, jak i konstrukcji. Przede wszystkim eliminuje potrzebę stosowania dodatkowych słupów, co znacząco redukuje wydatki na materiały oraz robociznę. Mniejsza liczba elementów konstrukcyjnych przekłada się także na szybszy montaż, co dodatkowo obniża koszty związane z budową.

Od strony konstrukcyjnej takie rozwiązanie upraszcza całą konstrukcję dachu. Brak dodatkowych podpór sprawia, że poddasze staje się bardziej funkcjonalne, co umożliwia lepsze jego zagospodarowanie. Prostota struktury oznacza również mniej potencjalnych punktów awarii, co z kolei zwiększa niezawodność oraz trwałość całego dachu.

Ryzyka związane z brakiem podparcia

Podparcie płatwi kalenicowej odgrywa istotną rolę w zapobieganiu problemom konstrukcyjnym. Jego brak zwiększa prawdopodobieństwo ugięcia, co może prowadzić do deformacji dachu. Przy większych rozpiętościach, niedostateczne wsparcie może spowodować przeciążenie, wpływając negatywnie na stabilność całego budynku. W przypadku dużych obciążeń, takich jak śnieg czy silny wiatr, istnieje ryzyko uszkodzeń dachu. Dlatego niezbędne jest staranne zaprojektowanie płatwi kalenicowej z uwzględnieniem wszelkich potencjalnych obciążeń, by uniknąć takich problemów.

Jakie problemy konstrukcyjne mogą wystąpić przy braku podparcia

Brak odpowiedniego wsparcia dla płatwi kalenicowej może prowadzić do istotnych problemów konstrukcyjnych. Największym zagrożeniem jest ugięcie kalenicy, które osłabia całą konstrukcję dachu. Taki efekt deformacji powoduje nierówny rozkład sił, co z kolei prowadzi do naprężeń w innych częściach, jak na przykład w krokwi. Niewłaściwy rozkład obciążeń zwiększa ryzyko uszkodzeń, takich jak pęknięcia czy odkształcenia pokrycia dachowego. Dodatkowo, zmiany w rozkładzie sił mogą osłabić połączenia między elementami, co negatywnie wpływa na stabilność całej konstrukcji dachowej. Z tego powodu kluczowe jest precyzyjne zaprojektowanie oraz wykonanie konstrukcji, aby uniknąć takich problemów.

Widoczne ugięcie linii kalenicy jako sygnał ostrzegawczy

Widoczne ugięcie linii kalenicy może świadczyć o przeciążeniu płatwi kalenicowej. To sygnał alarmowy, że konieczna jest szybka interwencja. Taka sytuacja może wynikać z nadmiernych obciążeń, które płatew nie jest w stanie skutecznie przenieść. W efekcie dochodzi do zakłóceń w równomiernym rozkładzie sił na ściany nośne, co może prowadzić do komplikacji konstrukcyjnych. Jeśli zauważysz takie ugięcie, nie zwlekaj z działaniem, by zapobiec dalszym uszkodzeniom i utracie stabilności całego dachu.

Wpływ obciążeń atmosferycznych na stabilność

Warunki atmosferyczne, jak śnieg i wiatr, znacząco oddziałują na stabilność płatwi kalenicowej, zwłaszcza gdy brakuje dodatkowego wsparcia. Opady śniegu na dachu znacznie zwiększają ciężar, który ta część konstrukcji musi utrzymać. Z kolei wiatr działa poziomo, co może prowadzić do odkształceń. Bez podpór, płatew wymaga precyzyjnego zaprojektowania, aby sprostać takim wyzwaniom.

Niewłaściwe rozłożenie obciążeń stwarza ryzyko ugięcia się konstrukcji, co zagraża stabilności dachu. Dlatego tak istotne jest dokładne zaplanowanie i wykonanie, by zapobiec problemom związanym z działaniem sił atmosferycznych.

Techniki wzmacniania płatwi kalenicowej bez podparcia

Wzmacnianie płatwi kalenicowej bez tradycyjnego podparcia ma kluczowe znaczenie dla zapewnienia stabilności i bezpieczeństwa dachu. Jednym z rozwiązań jest zastosowanie płatwi o przekroju skrzynkowym, które zwiększają sztywność całej konstrukcji. Stalowe ściągi przenoszą obciążenia na ściany, co jest nieocenione w przypadku braku klasycznego podparcia.

Alternatywnie można wykorzystać materiały kompozytowe o wyjątkowej wytrzymałości, które łączą lekkość z długowiecznością. Ponadto, integracja z systemem kratownic dachowych znacznie podnosi stabilność całej konstrukcji. Ważną rolę odgrywają również połączenia mechaniczne, które poprawiają odporność na zmienne warunki atmosferyczne.

Te techniki pozwalają na wzmocnienie płatwi kalenicowej bez naruszania przestrzeni poddasza, co zwiększa użyteczność wnętrza. Kluczowe jest jednak, aby projekt i realizacja były precyzyjnie dostosowane do specyfiki konstrukcji oraz lokalnych warunków klimatycznych.

Metody usztywnienia i poprawy stabilności

Aby wzmocnić stabilność oraz sztywność płatwi kalenicowej bez konieczności stosowania dodatkowego podparcia, istnieje kilka skutecznych rozwiązań:

• użycie metalowych taśm, które znacząco zwiększają sztywność dzięki swojej wytrzymałości na rozciąganie,
• elementy nośne takie jak stalowe ściągi efektywnie przenoszą obciążenia z płatwi na ściany, co pozwala na równomierne rozłożenie sił,
• dzięki takim metodom płatew kalenicowa staje się bardziej stabilna, co jest istotne dla zapewnienia bezpieczeństwa i trwałości dachu, zwłaszcza w sytuacjach, gdy tradycyjne podparcie jest niemożliwe.

Rola połączeń mechanicznych i złączy ciesielskich

Mechaniczne połączenia oraz złącza ciesielskie odgrywają kluczową rolę w zapewnieniu stabilności płatwi kalenicowej bez dodatkowego podparcia. Ich podstawowym celem jest skuteczne przenoszenie obciążeń, co gwarantuje spójność konstrukcji dachowej. Elementy takie jak:

• łączniki metalowe,
• wzmocnienia śrubowe,
• gwoździowe.

umożliwiają trwałe scalanie drewnianych części. Dzięki nim konstrukcja staje się bardziej odporna na kaprysy pogody, w tym silne wiatry czy opady śniegu. Te złącza sprawiają, że płatew kalenicowa efektywnie rozprowadza siły na ściany nośne, co ogranicza ryzyko ugięcia oraz uszkodzeń. Odpowiednio dobrane połączenia mechaniczne są gwarancją solidności i długowieczności całej konstrukcji dachu, zwłaszcza gdy brakuje tradycyjnych podpór.

Projektowanie dachu z płatwią kalenicową bez podparcia

Projektowanie dachu z płatwią kalenicową bez dodatkowego wsparcia wymaga precyzyjnych obliczeń, które gwarantują bezpieczeństwo oraz stabilność konstrukcji. Kluczowe jest zrozumienie, jak płatew radzi sobie z obciążeniami oraz jakie materiały będą wystarczająco wytrzymałe, by sprostać tym wymaganiom. Trzeba uwzględnić siły oddziałujące na dach, takie jak ciężar śniegu czy siła wiatru.

Proces projektowania rozpoczyna się od analizy inżynieryjnej, uwzględniając lokalne warunki atmosferyczne i właściwości wybranych materiałów. Kluczowym elementem jest określenie, jakie obciążenia płatew musi unieść. Nowoczesne narzędzia obliczeniowe pozwalają na symulację różnych sytuacji, co wspomaga podejmowanie przemyślanych decyzji.

Wymagania projektowe obejmują normy budowlane oraz parametry techniczne materiałów, takie jak ich nośność i odporność na deformacje. Zwrócenie uwagi na te aspekty jest niezbędne, aby uniknąć problemów konstrukcyjnych oraz zapewnić trwałość i bezpieczeństwo dachu.

Jak przeprowadzić analizę inżynieryjną

Analiza inżynieryjna dachu z płatwią kalenicową bez podparcia to złożony proces, który uwzględnia wiele czynników wpływających na stabilność budowli. Na początek należy ocenić obciążenia, jakie będą działać na dach – od ciężaru samego pokrycia, przez śnieg, aż po siłę wiatru. Dokładne obliczenia są tu niezbędne, aby zapewnić, że płatew kalenicowa będzie wystarczająco mocna.

Równie ważna jest rozpiętość dachu, która musi efektywnie przekazywać obciążenia na ściany budynku, szczególnie gdy nie ma dodatkowych podpór. Optymalna długość nie powinna przekraczać 9 metrów, co zmniejsza ryzyko ugięcia.

Kąt nachylenia dachu też odgrywa istotną rolę. Dachy o większym spadku lepiej znoszą obciążenia atmosferyczne, co również trzeba uwzględnić podczas projektowania płatwi kalenicowej. Cała analiza powinna opierać się na precyzyjnych danych i symulacjach, co pozwala przewidzieć różne scenariusze i zapewnić bezpieczeństwo konstrukcji.

Wymagania dotyczące obliczeń konstrukcyjnych

Wymogi dotyczące obliczeń konstrukcyjnych dla dachu z płatwią kalenicową bez podparcia są kluczowe dla jego stabilności. Powinny one brać pod uwagę różnorodne czynniki mające wpływ na konstrukcję, takie jak:

• obciążenia atmosferyczne, w tym śnieg i wiatr,
• cechy użytych materiałów,
• lokalne warunki pogodowe.

Precyzyjne obliczenia są niezbędne, aby zapewnić, że płatew kalenicowa wytrzyma bez dodatkowego wsparcia. Ważne jest również uwzględnienie lokalnych warunków pogodowych oraz dokładne określenie rozpiętości dachu, co stanowi istotny element analizy.
